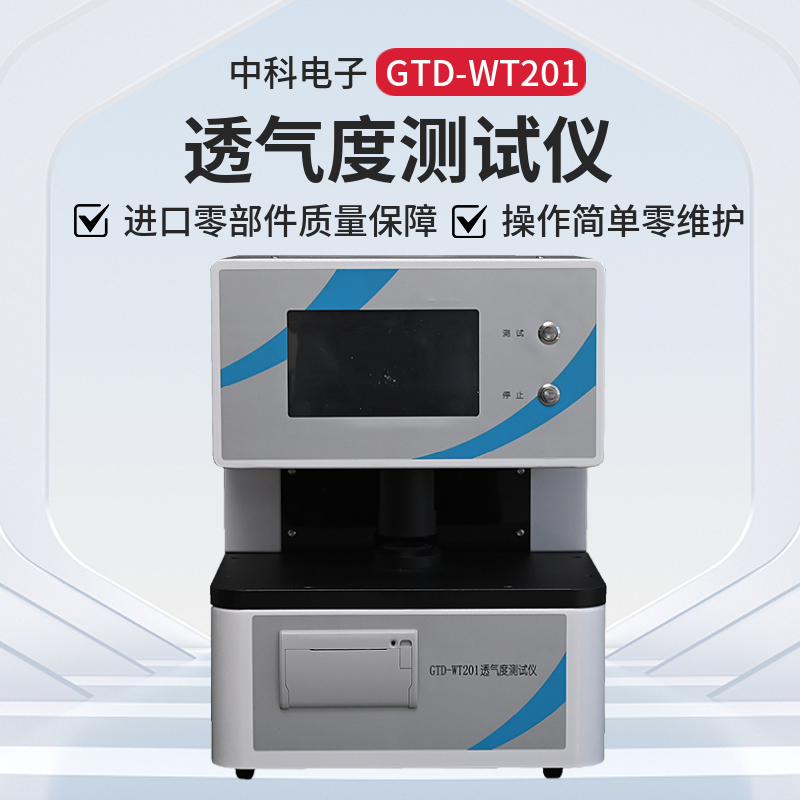

在材料透氣性能檢測領域，測試設備的選擇通常圍繞三個維度展開：測試數據的可重復性、對不同材料標準的適配能力，以及測試流程的自動化程度。透氣度測試儀GTD-WT201的設計圍繞上述方向，提供一套可被驗證的測試方案，適用于電池隔膜、交換膜、炭紙、紙張、紡織品等材料的透氣度測定。
從測試原理看數據一致性
該儀器采用壓差法作為基礎測試原理。在常壓與設定溫濕度條件下，試樣置于上下測試腔之間，通過氣動方式夾緊密封。系統在1.21 kpa壓差下，記錄氣體通過6.45 cm2面積試樣所需時間，以此計算透氣度指標。
這一原理的優勢在于邊界條件明確。測試面積、壓差、氣體體積均為可量化的固定參數，不同批次測試之間具備可比性。對于需要長期追蹤材料批次穩定性的用戶而言，測試條件的一致性直接影響質量控制的有效性。
自動化程度對測試效率的影響
傳統透氣度測試多依賴手動滑筒式裝置，操作者需人工控制氣體體積與時間記錄，數據采集效率較低，且不同操作者之間存在差異。GTD-WT201采用工業級彩色觸摸屏作為操作終端，測試流程由系統自動完成，減少了測試過程中的人為干預。
設備提供標準與快速兩種試驗模式。標準模式適用于常規檢測，滿足標準規定的測試流程；快速模式適用于材料篩選或內部比對場景，可在保證數據有效性的前提下提升測試頻次。兩種模式的并存，使設備能夠適應研發階段與量產階段的不同測試需求。
氣動夾持與密封結構設計
試樣夾持采用氣動方式，配合防夾手結構。相比手動夾具，氣動夾持能夠在每次測試中保持一致的夾緊力，降低因夾持力變化導致的邊緣漏氣風險。對于電池隔膜、交換膜等薄型材料，夾持穩定性和腔體密封性直接影響測試結果的準確性。
設備對試樣厚度適應上限為5 mm，覆蓋了常見片狀材料的測試需求。對于非標尺寸試樣，測試面積可根據要求進行定制，擴展了設備的適用范圍。
壓差控制與數據采集精度
GTD-WT201配備全自動壓力控制系統，試驗壓差可在0～5 kpa范圍內自由設定，壓力精度±0.01 Kpa。對于不同材料標準中規定的壓差條件，設備可通過軟件直接調節，無需機械改動。
氣體流量測量采用高精密電子流量計，體積分辨率0.001 ml。在測試過程中，系統實時監測壓差與流量數據，并設置多重過載保護，當參數超出設定范圍時自動中斷測試，避免因操作失誤或材料異常導致設備損壞或數據失效。
多標準適配與單位輸出
材料透氣度測試涉及多個行業標準，包括GB/T 36363-2018（電池隔膜）、GB/T 458-2008（紙張）、ISO 5636.5、ASTM D726等。GTD-WT201在系統設計階段已將這些標準中規定的測試參數與計算方法嵌入軟件邏輯，用戶可根據送檢材料類型選擇對應標準進行測試。
測試結果支持多單位顯示，包括s/100ml與um/Pa.s等。對于同時承接不同行業檢測任務的實驗室，單位切換功能減少了人工換算步驟，也降低了因單位混淆造成的記錄錯誤。
數據管理與輸出配置
設備內置數據記錄功能，可自動統計測試結果的最大值、最小值與平均值。對于需要定期匯總檢測數據的質量控制部門，該功能降低了人工整理數據的工作量。
機載微型打印機支持測試結果的即時輸出。打印內容包含測試條件、測試結果與統計信息，便于現場簽字確認或隨樣存檔。對于不具備LIMS系統的實驗室，這一配置提供了相對完整的數據留存方式。
選型時的系統穩定性考量
核心元器件與控制系統選用全球知名品牌供應商產品，在長期連續運行的場景下，故障率相對較低。設備對氣源要求為潔凈干燥空氣，壓力范圍0.3～0.5 MPa，接口采用Ф8 mm聚氨酯管，與實驗室常用氣路接口兼容。
外形尺寸400mm (L)×440mm (W)×500mm (H)，凈重25kg，在同類設備中屬于可獨立放置的臺式結構，不依賴特定操作臺，適用于實驗室或生產現場部署。
適用場景總結
該設備的測試邏輯與參數范圍覆蓋了從材料研發到批量檢測的多個環節。對于電池隔膜生產企業的來料檢驗、炭紙材料的工藝驗證、紙張透氣度的標準符合性測試，GTD-WT201提供了可追溯、可重復的測試手段。對于同時涉及多種材料檢測的第三方實驗室，其多標準適配能力與數據管理功能，能夠降低設備投入數量與人員操作復雜度。
